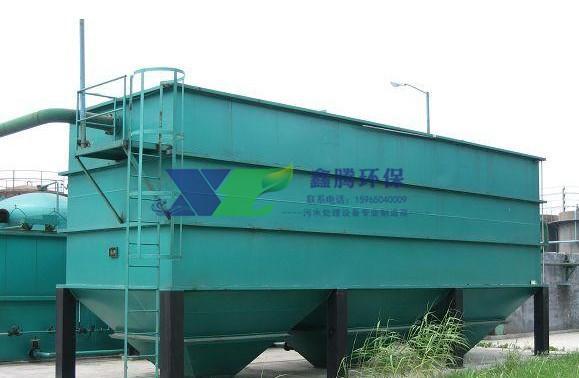

絮凝剂加在进水阀后与原水同时进入沉淀区一体化设备经斜管后向上进入过滤区、清水区由出水阀进入系统。  反冲洗时，清水区的清水向下经过滤区、沉淀区由排污阀排入下水系统，完成了对滤料、斜管的清洗和污泥的排放。 絮凝剂的投加和斜管沉淀区的设置，解决了循环水中由于分散剂的作用而造成过滤效率低的问题。

性能参数

出水水量：单套设备出水水量为30~150m3/h，其他特殊规格设备可根据用户实际情况设计；

适用原水浊度：≤1500NTU，若原水浊度超过1500NTU，我公司可根据用户实际情况另行设计；

水温：常温；

出水浊度：≤1NTU；

混凝反应时间：6~8min；

斜管沉淀表面负荷：10m3/（m2·h）；

过滤区滤速：9m/h；

进水压力要求：≤0.3MPa，出水可维持压力为≤0.25Mpa，若原水高于0.3Mpa可在原水管道上安装减压阀，若对设备出水压力要求为0.3MPa以上，我公司根据实际情况另行设计设备结构；

 性能优点

效率高:进水浊度大于30NTU时，出水浊度小于3NT

 运行时间长:延长3倍以上

节水、节约药剂:降低运行费用30%以上
