简介

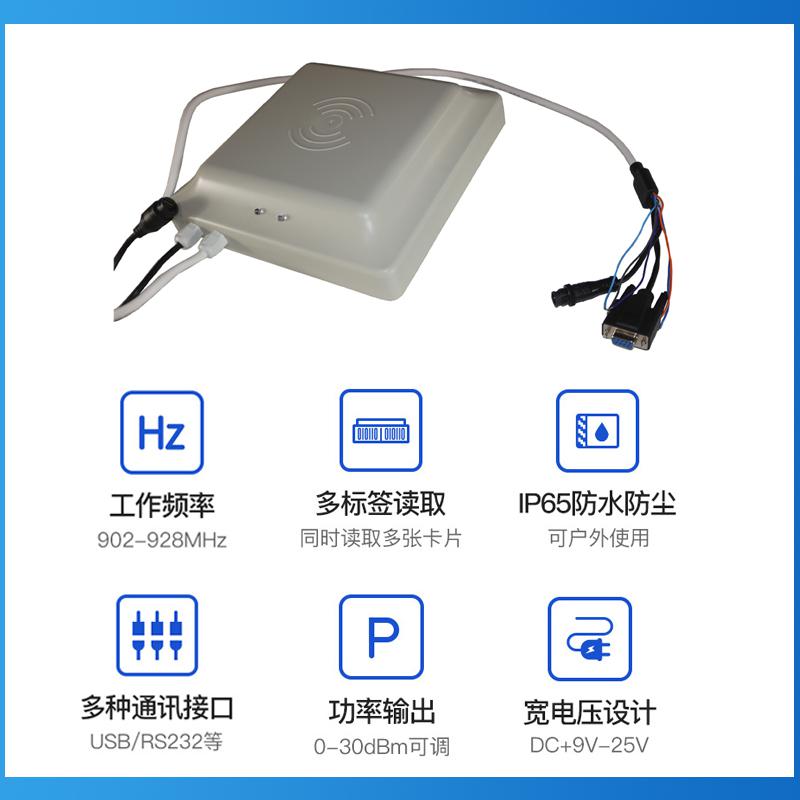

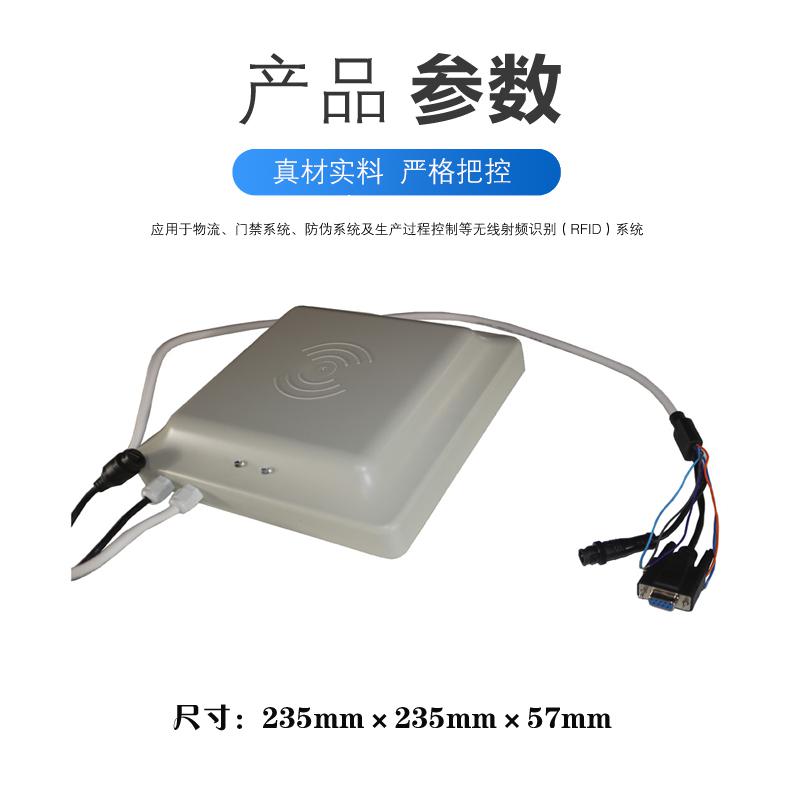

ZK-RFID101是一款高性能的UHF超高频电子标签一体机，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、车辆管理、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
特点
l 完全自主知识产权设计；
l 充分支持符合ISO18000-6B、EPC CLASS1 G2标准的电子标签；
l 工作频率902～928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至30dBm（可调）；
l 8dbi天线配置，典型读取距离1~5米*；
l 支持自动方式、交互应答方式、触发方式等多种工作模式；
l 低功耗设计，单＋9V电源供电；
l 支持RS232、RS485、韦根等多种用户接口,可选配TCP/IP或WIFI接口；
l 提供动态连接库（DLL）及演示软件源代码，支持二次开发。
*有效距离与协议格式、外接天线、电子标签及工作环境有关。
电特性
l 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 16 | V |
工作温度 | TOPR | -10~+60 | ℃ |
贮藏温度 | TSTR | -25~+80 | ℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 8 | 9 | 12 | V |
工作电流 | IC | 350 | 650 | mA | |
工作频率 | FREQ | 902 | 928 | MHz | |
有效距离* | DIS | 300 | 600 | cm |
*有效距离与协议格式、外接天线、电子标签及工作环境有关。

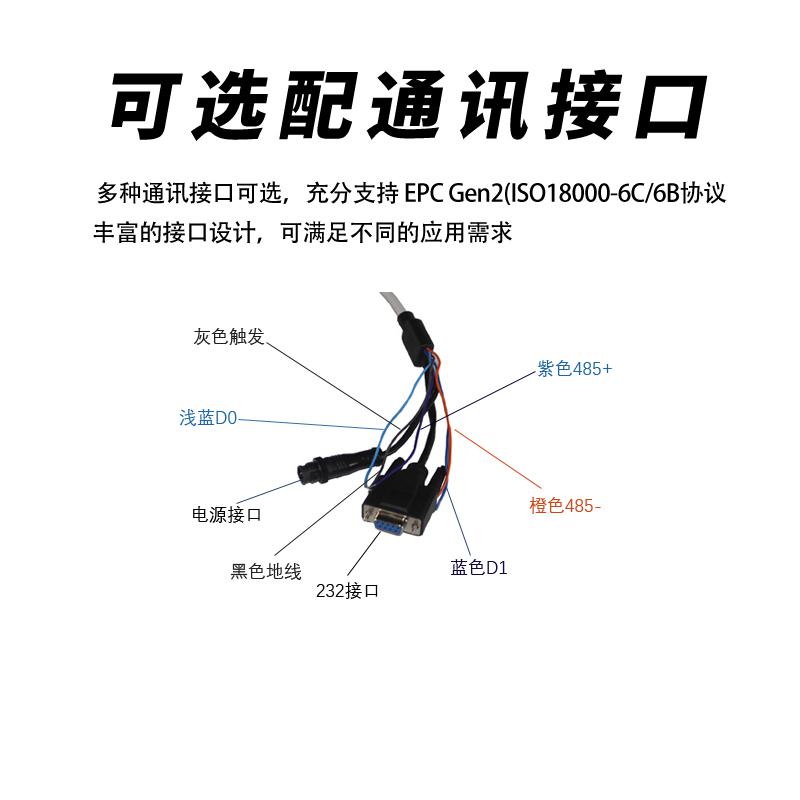

接口
项目 | 描述 |
红 | +9V |
黑 | GND |
浅蓝 | 韦根DATA0 |
蓝 | 韦根DATA1 |
紫 | RS485 R+ |
橙 | RS485 R- |
棕 | GND |
白 | RS232 RXD |
粉 | RS232 TXD |
灰 | 外部触发（TTL电平） |
注：对于配置TCPIP网络接口的型号UHFREADER18TCP，附加有一个标准RJ45网络插口。
