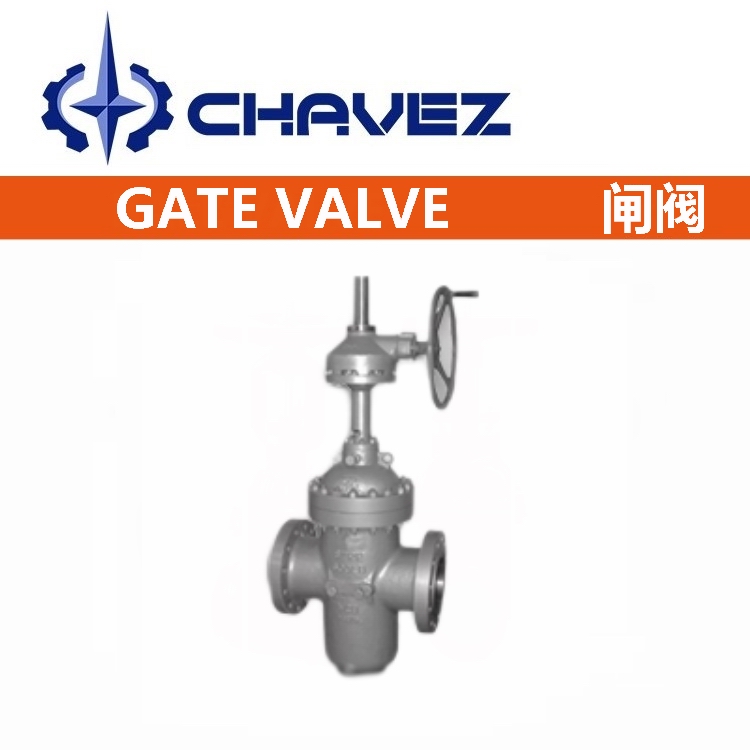

带导流孔平板闸阀概述

平板闸阀是一种关闭件为平行闸板的滑动阀门。其关闭件可以是单闸板或是带有撑开机构的双闸板。闸板向阀座的压紧力是由作用于浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。带导流孔平板闸阀可用于介质中含有大量杂质的系统工况，可自动冲洗阀腔内的杂质。一般用于放空系统和油、汽存贮装置上，平板闸阀适用于天然气、石油、化工、等输送管线，用作启闭设备。

带导流孔平板闸阀参数

带导流孔平板闸阀构造

1.开启闸板时，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
2.关闭阀门时，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成一道密封。同时，将闸板压向出口端密封座上，成为双重密封。密封部位都有注脂装置，在阀门泄露时可以紧急密封。
3.采用浮动阀座，双向启闭，密封可靠，启闭灵活。闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
5.阀体承载能力高，直通式通道，全开时，与闸板导流孔相贯通和直管相似，流阻小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

带导流孔平板闸阀流量特性

带导流孔的平板闸阀，其流量特性等同于铜规格的管道，呈等百分比特性，不带导流孔的平板闸阀，其中腔跨度较楔式闸阀小，且属于规则的圆柱体，所以，基本上除压力损失较带导流孔的大外，其余特性基本接近。不带导流孔调节型的平板闸阀其对流量的调节特性优于普通不带导流孔的平板闸阀。

带导流孔平板闸阀尺寸

型号：(K)Z5(6、9)4(6)3(4)W(P)(F、Y、D) PN1.6、2.5Mpa API 6D Class150

行业应用

行业应用

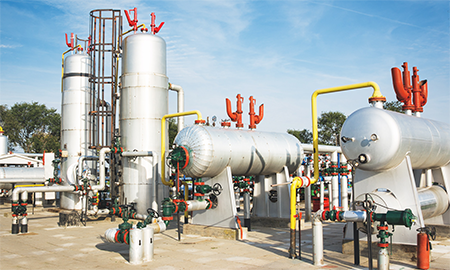

石油天然气LNG天然气被采集后，需要通过液化然后便于贮存和运输，液化天然气进出口贸易一般采用船运，然后到达接收站，再进行重新气化。气化天然气通过管道输送到城市管网到各家各户。天然气被采集后需要进行一系列的提纯，天然气经预处理，脱出重质烃、硫化物、CO2、水等杂质，再进行常温降温-160度，就可液化。所有的气态和液态提取，运输，贮存都会使用到阀门，通常低温截止阀，低温闸阀，不锈钢球阀，低温蝶阀等。

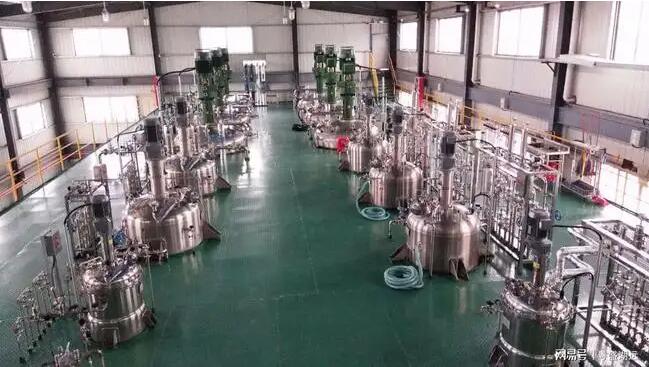

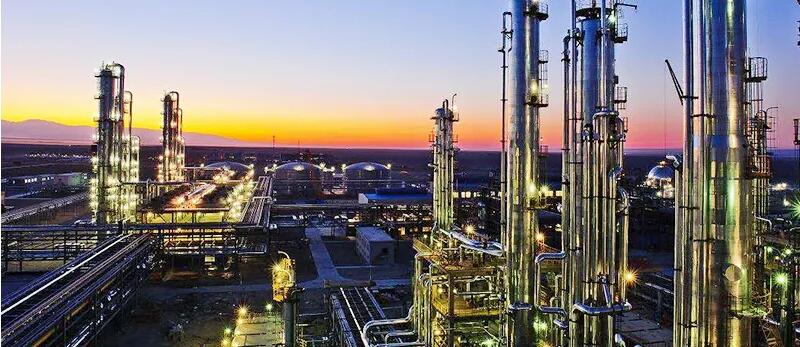

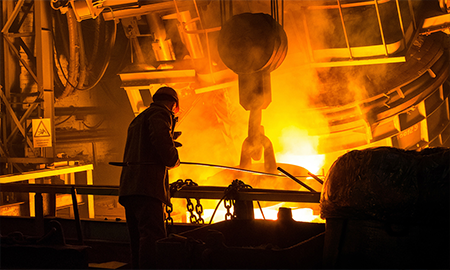

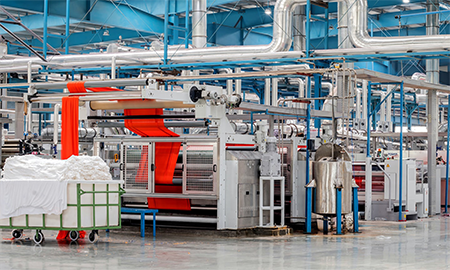

煤化工煤化工是指以煤为原料，经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程。主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。煤化工主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。在煤化工可利用的生产技术中，炼焦是应用最早的工艺，并且至今仍然是化学工业的重要组成部分。煤气化生产的合成气是合成液体燃料、化工原料等多种产品的原料。煤直接液化，即煤高压加氢液化，可以生产人造石油和化学产品。涉及到的泵阀设备有切断阀、水封阀、密封阀、安全阀、旋塞阀、疏水阀、闸阀、截止阀、不锈钢球阀、蝶阀等。医药化肥医药行业是我国国民经济的重要组成部分，是传统产业和现代产业相结合，一、二、三产业为一体的产业。其主要门类包括：化学原料药及制剂、中药材、中药饮片、中成药、抗生素、生物制品、生化药品、放射性药品、医疗器械、卫生材料、制药机械、药用包装材料及医药商业。常见的化学制药工艺如氨基酸药物、 多肽与蛋白质类药物、核酸类药物、酶类药物、糖类药物、脂类药物、维生素及辅酶类药物、甾类激素药物及基因工程假单胞杆菌生产干扰素等，常用的制药设备酸化设备有酸化罐、污泥浓缩器等，反应设备有反应器、蒸馏器等，精制设备有汽提塔、加热炉等，干燥工艺有混合机、真空干燥机等，泵阀设备有止回阀、电磁阀、闸阀、不锈钢球阀、安全阀、蝶阀、电动截止阀电动安全阀。冶炼开采矿产开采指对固体（如煤和矿物）、液体（如原油）或气体（如天然气）等自然产生的矿物的采掘。包括地下或地上采掘、矿井的运行，以及一般在矿址或矿址附近从事的旨在加工原材料的所有辅助性工作，例如破磨、选矿和处理，均属本类活动。还包括使原料得以销售所需的准备工作。但不包括水的蓄集、净化和分配，以及地质勘查、建筑工程活动，人类获取重要资源的重要方式。矿石开采工艺常规有破碎、筛选、冶炼、研磨四个过程。涉及到的工艺设备有颚式破碎机、破碎机、布料筛分机、圆筒干燥机、混合机、定量皮带给料机、集料胶带机、强力混合机、皮带电子称、缓冲槽、辊式筛分机、生球粉碎机、摆动胶带机、辊式布料机等、泵闸有闸阀、放空阀、水泵、螺杆泵、提升泵、高压泵、三通阀门、截止阀、蝶阀等轻工业轻工业以农产品为原料的轻工业，是指直接或间接以农产品为基本原料的轻工业。主要包括食品制造、饮料制造、烟草加工、纺织、缝纫、皮革和毛皮制作、造纸以及印刷等工业；以非农产品为原料的轻工业，是指以工业品为原料的轻工业。主要包括文教体育用品、化学药品制造、合成纤维制造、日用化学制品、日用玻璃制品、日用金属制品、手工工具制造、医疗器械制造、文化和办公用机械制造等工业；覆盖了18个大类行业。泵闸有闸阀、不锈钢球阀、安全阀、蝶阀等。

环保工程环保工程是指特定为环境保护所做的工程， 是对城市固体、气体、液体污染的处理。污水和垃圾处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。城市污水处理工艺应根据处理规模、水质特性、受纳水体的环境功能及当地的实际情况和要求，经全面技术经济比较后优选确定。现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理。一级处理，主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求。二级处理，主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质)，去除率可达90%以上，使有机污染物达到排放标准。三级处理，进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗分析法等。常见的污水处理技术有不溶态污染物的分离技术、污染物的生物化学转化技术、污染物的化学转化技术、溶解态污染物的物理化学分离技术。常用的泵阀有、闸阀、电动闸门、钢闸门、插板闸门、气动开关、蝶阀、止回阀、截止阀、疏水阀、放空阀、节流阀、不锈钢球阀等。

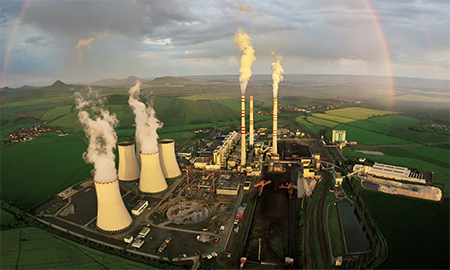

助装置组成，由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；。水电动力装置由水轮发电机组、调速器、油压装置及其他辅助装置组成，利用水的位能转为水轮的机械能，再以机械能推动发电机，而得到电力。核电动力装置由核反应堆、蒸气发生器、汽轮发电机组及其他附属设备组成，核反应堆按引起裂变的中子能量分为热中子反应堆和快中子反应堆。涉及到的泵阀设备有闸阀、不锈钢球阀、安全阀、蝶阀等。

水利工程水利工程水资源、城市水务、水务工程、生态水利学、港口海岸及近海工程、农业水利等。大到国家项目南水北调，小到民生饮用，与国家和个人息息相关。水利所到之处，管路先行。泵阀必不可少，水利相关的泵阀设备有轴流水泵、离心泵、真空泵、排污泵、供水泵、水泵、潜水泵、水闸、铸铁闸门、平面滑动闸门、排气阀、减压阀、蝶阀、弧形钢闸门、空气阀、止回阀、不锈钢球阀、闸阀等。

进口带导流孔平板闸阀
