一、KHPS高压单座调节阀 产品概述
本公司生产的KHPS高压单座调节阀,是一种上导向结构的调节阀,KHPS高压单座调节阀结构紧凑,压降损失小,流量大,可调范围广,阀芯导向部分的导向面积大,抗振性好。KHPS高压单座调节阀配用的电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。KHPS高压单座调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。 KHPS高压单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 KHPS高压单座调节阀的泄漏量符合ANSI Bl6.104标准。 KHPS高压单座调节阀符合GB/T4213-92、JB/T7387-94 。 | |

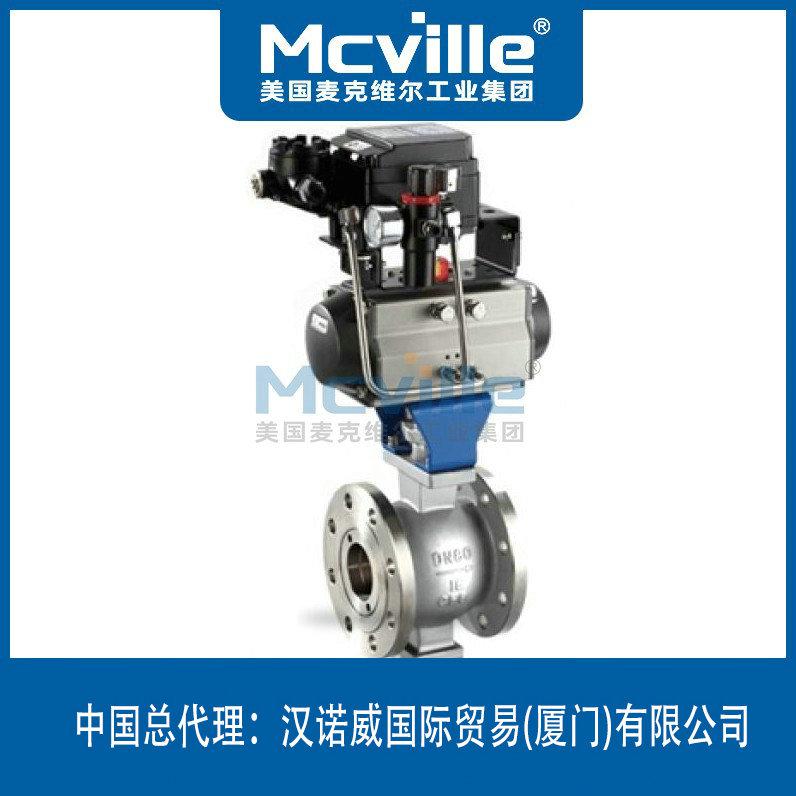

KHPS高压单座调节阀 |
二、KHPS高压单座调节阀 主要技术参数 1、阀体
阀体型式 | 单座铸造球型阀 | |
---|---|---|
公称通径 | 25、40、50、80mm | |
公称压力 | ANSI 900、1500、2500;JIS 63K | |
连接型式 | 密封面型式 | RF、RJ |
法兰标准 | JIS B2201-1984、ANSI B16.5-1981等 | |
焊接标准 | 嵌接焊SW(40~80mm) 对接焊BW(80mm) | |
材料 | 碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等 | |
上阀盖 | 常温型 | -5~+230℃ |
伸长I型 | +230~+566℃ | |
压盖型式 | 螺栓压紧式 | |
密封填料 | 8石棉编织填料、石墨填料 |
2、阀内件
阀芯形式 | 单座柱塞型阀芯 |
---|---|
流量特性 | 等百分比特性、线性特性 |
材料 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等 |
2、执行器
执行器型式 | DKZ系列、381L系列、SKZ系列、PSL系列 | |
---|---|---|
输入信号 | DKZ执行机构 | Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻250Ω) |
381L执行机构 | 4~20mA·DC或1~5V(输入电阻250Ω) | |
SKZ执行机构 | 4~20mA·DC、1~5V DC | |
PSL执行机构 | 4~20mA·DC | |
电源电压 | DKZ执行机构 | 220V,50Hz |
381L执行机构 | 220V,50/60Hz | |
SKZ执行机构 | 单相控制220V·50Hz | |
PSL执行机构 | 单相控制220V·50Hz; 三相控制380V,50Hz | |
手动机构 | DKZ执行机构:手轮; 361L执行机构:离合式; SKZ执行机构: 手轮; PSL执行机构: 手轮 | |
作用形式 | 电关式或电开式 |
三、KHPS高压单座调节阀 主要性能指标
参数 | 指标值 | |
---|---|---|
泄漏量 | 金属阀座 | 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级 |
软阀座 | 小于阀额定容量的10-7,符合ANSI B16.104-1976 VI级 | |
回差 | 配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构为1% | |
基本误差 | 配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL执行机构为±1% | |
可调范围 | 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) |
四、KHPS高压单座调节阀 Cv值和行程
公称通径 | 25 | 40 | 50 | 80 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径 | 15 | 20 | 25 | 25 | 32 | 40 | 32 | 40 | 50 | 50 | 65 | 80 |
额定Cv值 | 4.0 | 6.3 | 12 | 12 | 17 | 25 | 17 | 25 | 47 | 47 | 75 | 110 |
额定行程 | 14.3 | 25 | 38 |
五、KHPS高压单座调节阀 主要外形图
公称通径DN(mm) | 25、40、50、80mm | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
结构长度 | 由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部 ,技术人员将会为您提供完整的图纸及技术资料。 | ||||||||||
阀体高度 | |||||||||||
执行器高度 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
