一、电动套筒调节阀 产品概述

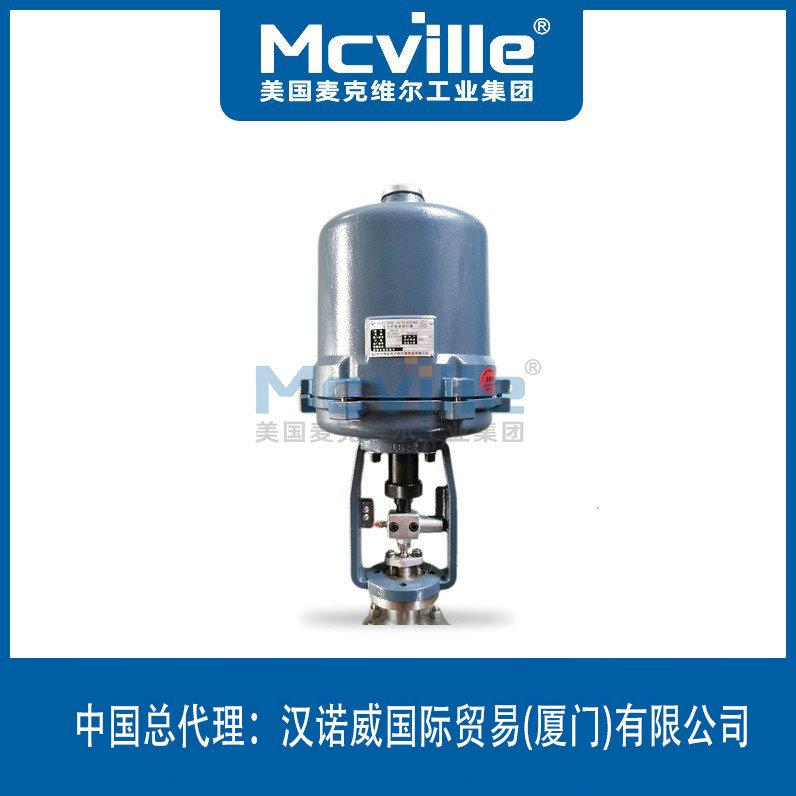

| ZD(R)SM电动套筒调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和套筒调节阀体组成。电动套筒调节阀内含饲服功能，接受统一的4-20mA 或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动的控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 电动套筒调节阀主要特点如下： 1、采用平衡型阀芯，不平衡力大，允许压差大，操作稳定。 2、阀芯导向面大，可改善由涡流和冲击引起的振荡。 3、比普通的单、双座调节阀噪声降低10dB左右。 4、结构简单，装拆维修方便。 | ||
| ZDSM电动套筒调节阀 | ZRSM电动套筒调节阀 |
二、电动套筒调节阀 主要技术参数 1、阀体
| 阀体形式 | 直通铸造球型阀 |
|---|---|
| 公称通径 | DN20～300mm |
| 公称压力 | PN1.6、2.5、4.0、6.4、10.0 |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
2、阀内件
| 阀芯形式 | 套筒压力平衡式阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
| 阀芯材料 | 不锈钢 (304、304L、316、316L) |
3、执行器
| 执行器型号 | 3810L系列、PSL系列、DKZ系列及进口执行器 |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动套筒调节阀 性能指标
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 50：1 | ||
四、电动套筒调节阀 额定流量系数Kv、允许压差
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 dN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数KV | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | |
| 额定行程 | 16 | 25 | 40 | 60 | ||||||||
| 允许压差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | |
五、电动套筒调节阀 主要外形图
| ZDSM电动套筒调节阀 外形尺寸图 | ZRSM电动套筒调节阀 外形尺寸图 |
六、电动套筒调节阀 主要连接尺寸
| 公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
